Orion UK presenta la serie di astrografi avanzati AG, una serie dedicata alla fotografia a lunga posa di oggetti deep-sky. Disponibili con diametro compreso tra 200mm e 400mm, i vari modelli hanno tutti lo stesso rapporto focale (3.8) e uno speciale correttore/spianatore interno.

L'intubazione e' costruita in fibra di carbonio offrendo cosi' una elevata rigidita', un peso contenuto e zero coefficiente di espansione termica per assicurare che il piano focale non cambi durante le lunghe pose. Per minimizzare il tempo di acclimatamento del telescopio, ogni modello presenta 3 ventole di raffreddamento posizionate dietro allo specchio primario.

Una precisa messa a fuoco si ottiene grazie al nuovo focheggiatore Crayford da 3" OC2. Grandi cuscinetti a sfera assicurano una elevata rigidia' e capacita' di carico (fino a 4 Kg) anche per le piu' grandi camere CCD raffreddate. Il focheggiatore presenta una messa a fuoco demoltiplicata 1:10.

Per ottenere un campo fotografico piano, Orion UK ha progettato uno speciale correttore (CFF), basato sul modello Wayne, spesso utilizzato su telescopi simili. Orion UK e' riuscita a migliorarne le prestazioni ottenendo stelle piu' puntiformi in un campo maggiore. L'utilizzo di vetri ED assicura una perfetta correzione dei colori, del coma e dell'aberrazione sferica per ottenere immagini perfette.

Il back focus di 79mm consente di utilizzare qualsiasi camera CCD anche con altri accessori (come guide fuori asse o ruote portafiltri). Basta assicurarsi che il sensore della camera che si vuole utilizzare sia esattamente a 79mm di distanza dalla lente superiore del correttore (vedi immagine sotto). Il correttore CFF presenta un trattamento multistrato per mantenere un elevato livello di luminosita' delle immagini.

Gli spider del secondario costruiti in CNC assicurano stabilita' nella collimazione. Lo specchio primario e' sostenuto dalla cella posteriore a 9 punti con progettazione ottimizzata al computer. La particolare costruzione bilancia meglio la massa dello specchio distribuendola uniformemente su tutta la cella.

Caratteristiche tecniche:
Diametro specchio primario: 300mm
Lunghezza focale: 1140mm
Rapporto focale: 3.8
Back focus: 79mm
Peso: 16 Kg
Diametro tubo: 350mm
Lunghezza tubo: 980mm
Materiale intubazione: fibra di carbonio
Dimensione specchio secondario: 110mm
Cella specchio primario: in CNC a 9 punti
Focheggiatore: Crayford 3 pollici con riduzione 1:10
Correttore: progetto a 4 lenti ED

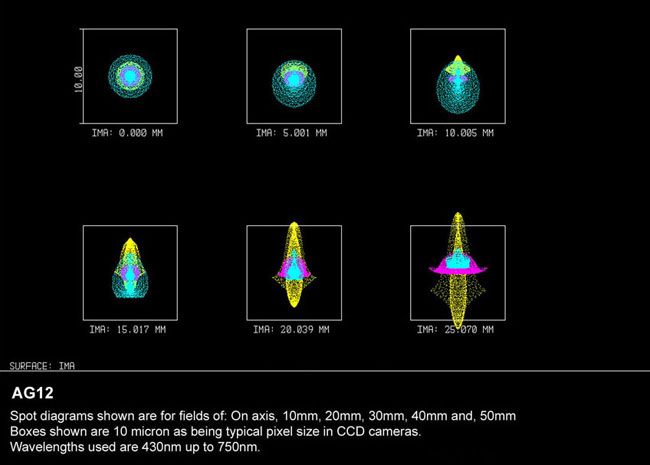

Dimensione campo piano: maggiore di 50mm
Dimensione stella in asse: 1.7 micron
Dimensione stella al bordo del campo piano: 4.6 micron
Anelli di supporto inclusi
