| Trasmissione micrometrica 1:10 | euro 96,00 |
Moltissimi telescopi SkyWatcher come alcune versioni dei rifrattori apocromatici ED, i tubi ottici Newton e vari modelli Dobson hanno un focheggiatore Crayford di ottima qualita' ma senza la riduzione micrometrica, molto utile sia in uso visuale che (soprattutto) in quello fotografico. Lacerta ha progettato un utilissimo accessorio universale che si installa sui focheggiatori aggiungendo tale funzionalita'.
Su quali telescopi puo' essere utilizzato questo accessorio?
- tutti i focheggiatori Crayford con 4 viti sulla base inferiore con una distanza tra di loro di 33 x 22mm
- SkyWatcher: rifrattori ED, Newton, Dobson, Mak-Newton 190mm con focheggiatore Crayford senza demoltiplica
- Vixen: ED 80 e ED 100
- Orion USA: rifrattori ED, Newton, Dobson, Mak-Newton 190mm con focheggiatore Crayford senza demoltiplica
A differenza di altri accessori simili, la trasmissione micrometrica Lacerta presenta una piastrina che consente la regolazione fine della pressione. Tale regolazione e' fondamentale in quanto consente di regolare in base alle proprie necessita' la tenuta del focheggiatore stesso. In questo modo e' possibile aumentare anche il carico massimo applicabile sul focheggiatore. Generalmente si arriva fino a 3 Kg.
Guida all'installazione:
|
Passo 1: togli le viti originali
Passo 2: togli la piastrina e l'albero originali

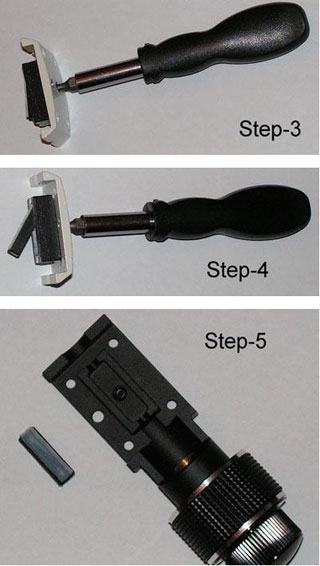

Passo da 3 a 5: rimuovi il cuscinetto in teflon e tienilo per un uso successivo
Passo 6: inserisci il cuscinetto in teflon nel focheggiatore micrometrico

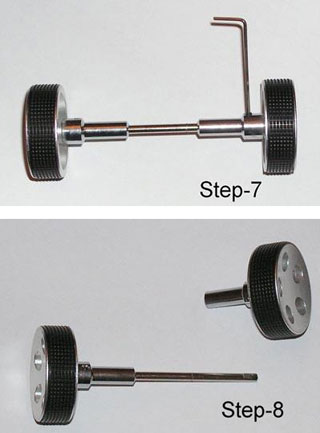

Passo 7 e 8: rumuovi una manopola dall'albero originale
|
Passo 9 e 10: inserisci l'albero nella trasmissione micrometrica e fissalo leggermente
Passo 11: blocca la trasmissione micrometrica sul focheggiatore Crayford
Passo 12: controlla la manopola della trasmissione micrometrica e fissala
Passo 13: regolazione fine. a) (con la brugola nella foto a sinistra) diminuisci la pressione sulla piastra fino a quando il tubo di messa a fuoco può muoversi liberamente. Se necessario, ruota il tubo di scorrimento finchè l'albero si trova in corrispondenza della superficie piana. Ora aumenta la pressione sulla piastra finchè il tubo non scorre più da solo in dentro o in fuori. b) (con la brugola nella foto a destra) se il focheggiatore non funziona perfettamente regolalo con questa brugola.
Passo 14: allenta leggermente la brugola di destra.
Se il focheggiatore non si muove ancora in maniera morbida, l'albero del Crayford probabilmente è leggermente piegato. Allenta nuovamente la vite a brugola di sinistra (diminuendo così la pressione sull'albero) e varia la tensione delle 4 piccole viti Philips impostando la pressione della piastra (passo 11). Quindi ripeti i passi 13 e 14.
La trasmissione micrometrica è installata! |
